服務(wù)介紹

鹽霧測(cè)試是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。它分為兩大類，一類為天然環(huán)境暴露試驗(yàn)，另一類為人工加速模擬鹽霧環(huán)境試驗(yàn)。人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。

鹽霧試驗(yàn)一般用于對(duì)材料(表面膜層)或表面處理工藝進(jìn)行評(píng)價(jià)、篩選、對(duì)比，通過鹽霧試驗(yàn)可以確定產(chǎn)品中潛在問題的區(qū)域和部位,發(fā)現(xiàn)質(zhì)量控制的不足,尋找設(shè)計(jì)缺降等。

資質(zhì)能力：

通過CNAS、CMA認(rèn)可

適用范圍：

可為電子、儀器儀表、汽車、軌道交通以及航天產(chǎn)品的元器件、結(jié)構(gòu)件、組件以及整機(jī)等開展鹽霧試驗(yàn)

測(cè)試標(biāo)準(zhǔn)：

GB/T 2423.17，IEC60068-2-11,ISO4628-3, ISO9227，ASTM B117, ASTM B368，JIS-Z2371, JIS-G3141, GJB 150.11A-2009, MIL-STD-810F, MIL-STD-883E等。

試驗(yàn)項(xiàng)目：

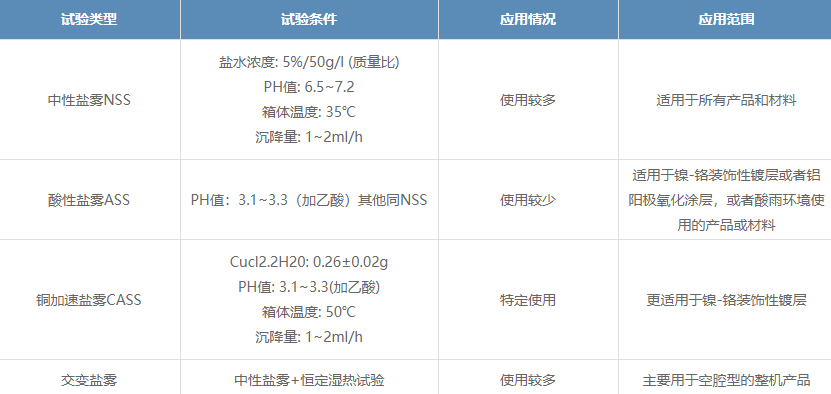

人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。

(1) 中性鹽霧試驗(yàn)（NSS試驗(yàn)） 是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH 值調(diào)在中性范圍（6.5~7.2 ）作為噴霧用的溶液。試驗(yàn)溫度均取35 ℃，要求鹽霧的沉降率在1 ~2ml/80cm ².h 之間。

(2) 醋酸鹽霧試驗(yàn)（ASS試驗(yàn)） 是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來(lái)的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH 值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

(3) 銅鹽加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)） 是國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS 試驗(yàn)的8 倍。

(4) 交變鹽霧試驗(yàn) 是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無(wú)變化。

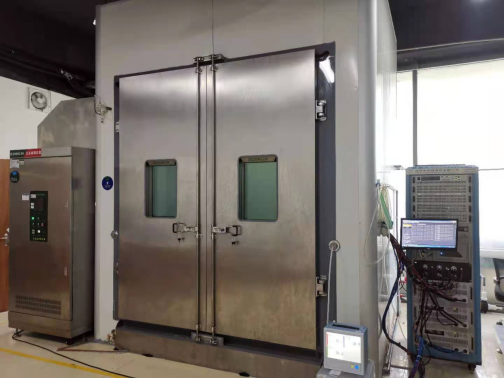

12立方步入式交變鹽霧試驗(yàn)箱

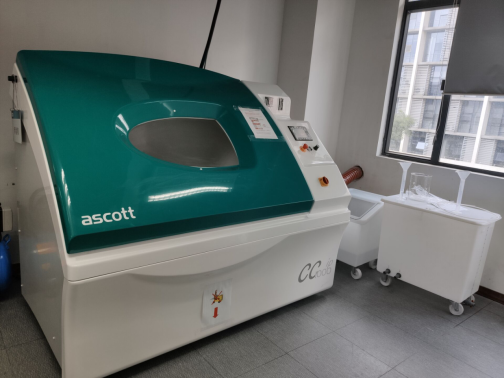

交變鹽霧試驗(yàn)箱
